Fabrication d'un cintre pour le matériel de plongée

Information: J'ai construit ces cintres en 2013, et à l'heure où vous lisez ces lignes (MAJ à l'été 2017), ils sont toujours opérationnels dans mon placard pour porter une combinaison 5.5mm, ainsi que le gilet stabilisateur (dont les poches sont remplies avec un phare compact). Donc vous pouvez y aller, si c'est bien réalisé, c'est du solide. Aucune dégradation n'a été constatée après 4 années d'utilisation.

Motivations

Pour ranger la stab et la néoprène dans le placard, j'en avais marre des cintres en plastique standards qui cassent, des cintres en métal fin non oxydable mais qui plient, ... Et bon encore investir de 30 à 40 euros (15 à 20 euros par cintre) pour pouvoir suspendre la néoprène et la stab dans mon placard... J'ai donc décidé cet été 2013 de me fabriquer des cintres solides et à pas cher. Pour être honnête j'ai piqué l'idée dans un club en Corse (Club Dollfin à la marine de Sisco au nord de Bastia) où j'ai vu il y a quelques années le principe de fabrication d'un cintre simple, solide et pas cher du tout (j'espère qu'il n'y avait pas de brevet pour protéger l'idée ;)

Liste du matériel nécessaire pour la fabrication

Voici donc la liste du matériel nécessaire à la fabrication de 5 cintres (je n'ai besoin de que de 2, mais on va en faire profiter les copains):

• 1 tube en PVC de 2m et de diamètre 32mm: 1 x 1,58 euros
• 5 coudes de 20° de diamètre 32mm (Interplast): 5 x 1,30 euros
• 10 coudes de 45° de diamètre 32mm (Interplast): 10 x 1,20 euros
• 5 cintres en bois (pour récupérer les crochets): 5 x 1 euro
• 10 écrous hexagonaux en acier zingué de diamètre 3mm: 1 x 1,45 euros
• un peu de colle pour PVC rigide (j'en avais déjà un tube, donc coût 0 pour moi et bon on va pas rajouter le prix d'un tube pour le peu qu'il faut pour assembler le tout).

Soit un coût total de total de 26,53 euros pour les 5 cintres (le tout a été acheté en août 2013 à Castorama. Il y a peut être moins cher ailleurs). Cela ramène le coût du cintre à 5,30 euros soit 1/3 à 1/4 du prix d'un cintre spécial pour matériel de plongée (qui des fois n'est pas beaucoup plus solide qu'un autre, même s'il y a quelques fonctionnalités en plus pour accrocher les détendeurs par exemple).

Mode de fabrication

Passons au mode d'emploi pour la fabrication.

Le haut du cintre

On commence par démonter les cintres en bois pour récupérer les 5 crochets. Ensuite, on fait un filetage sur les tiges des crochets pour pouvoir y visser les écrous. Percer les coudes de 20° à 2,5mm. Mettre un premier écrou sur le filetage réalisé sur les crochets. Passer dans le trou fait dans le coude de 20° et fixer un autre écrou par l'intérieur du coude. Bien serrer pour fixer le tout. Merci à "Grand-père" (Daniel) pour les bons outils et le coup de main pour réaliser cette partie.

Calcul de la longueur du cintre

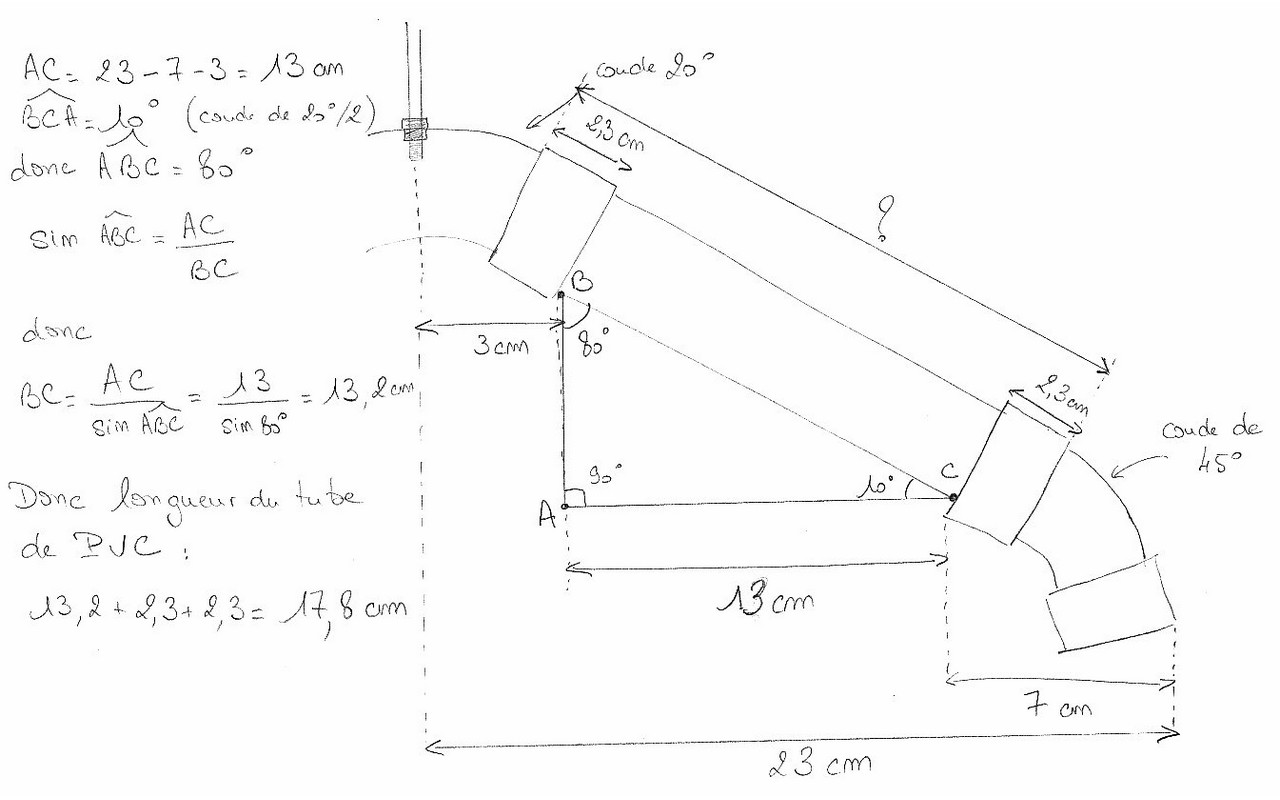

Ensuite, il ne vous reste plus qu'à faire un peu de calculs pour savoir à quelle longueur vous devez faire vos sections de tube de PVC suivant la largeur de cintre que vous souhaitez réaliser. Les cintres ont une taille entre 45 et 48cm. J'ai personnellement opté pour des cintres de 46cm. On revient donc à ses formules de trigonométrie de 5^ème ou 4^ème pour trouver le bonne longueur suivant la longueur de cintre souhaitée. Un petit schéma valant mieux qu'un long discours, vous pouvez trouver le plan ci-dessous.

Assemblage final

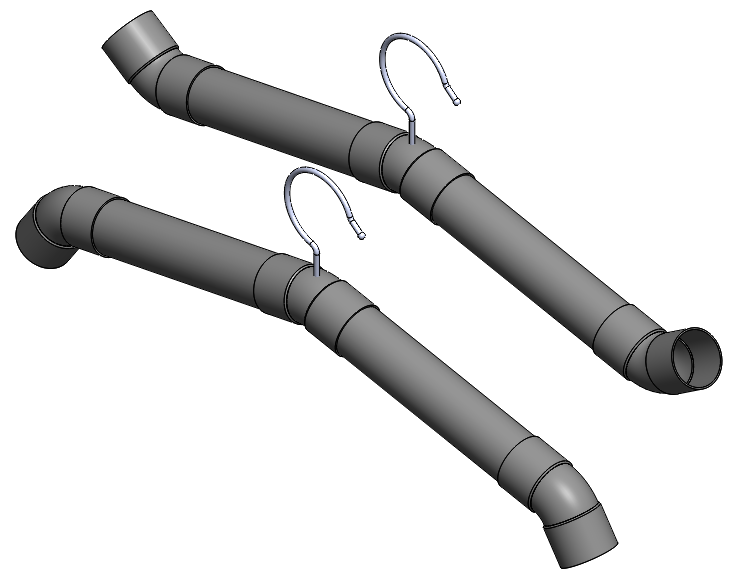

Il ne vous reste plus qu'à assembler votre cintre en collant un coude de 20° avec son crochet avec un tube de la bonne longueur de chaque côté.

Reste à finir votre cintre suivant ce que vous souhaitez suspendre. Pour la néoprène, mettre les coudes de 45° orientés vers le bas et pour la stab orienter les coudes vers le haut pour permettre de bloquer les bretelles et que celles-ci ne glissent pas. Et voici vos cintres pour un prix très modique et qui se montrent très résistant. Vous pouvez les utiliser pour suspendre votre matériel mouillé pour le séchage (avant de plier un tube de 32mm de diamètre, vous allez devoir rajouter beaucoup de plomb dans les poches de votre stab).

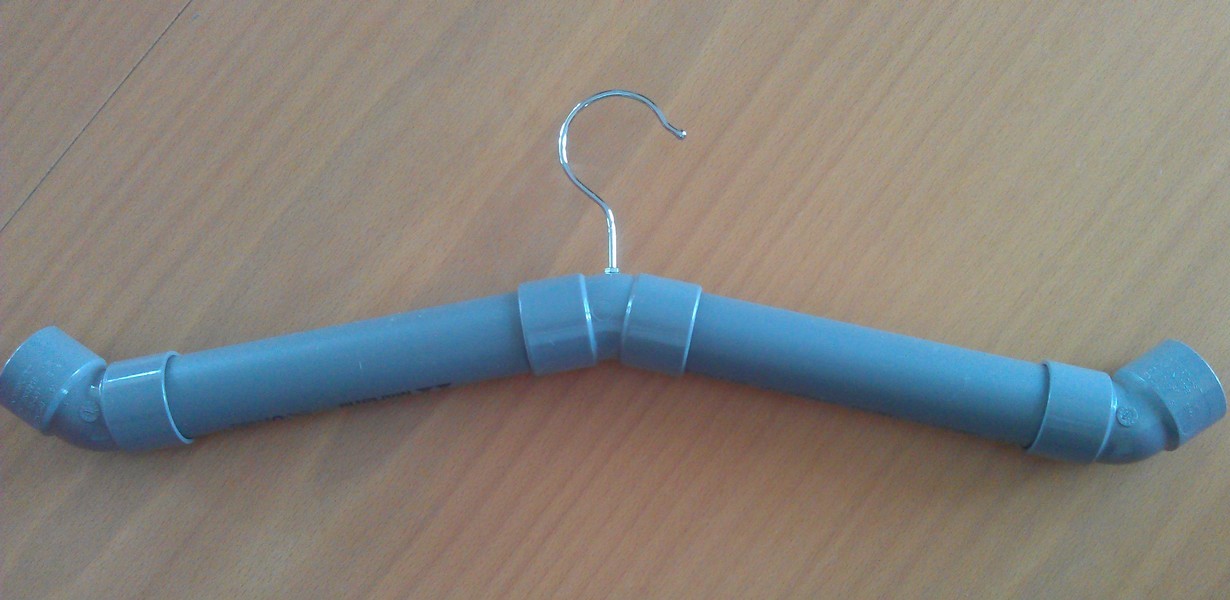

Cintre pour Néoprène	Cintre pour Stab

Peut-être qu'une prochaine étape sera de concevoir un modèle à bas coût intégrant un système de ventilation pour que la néoprène sèche plus vite. Actuellement, ce genre de modèle existe, mais aux environs de 80 euros le cintre avec l'inconvénient de devoir brancher le cintre sur le 220 volts (pas fréquent d'avoir du 220V dans les placards et personnellement, cela ne me rassure pas quand ma combinaison s'égoutte dans la salle de bain).

En espérant que ces petites explications vous auront été utiles. Si c'est le cas, envoyez moi un petit mail que je sache que je n'ai pas passé 45 minutes pour expliquer tout cela sur mon site pour rien ;).
